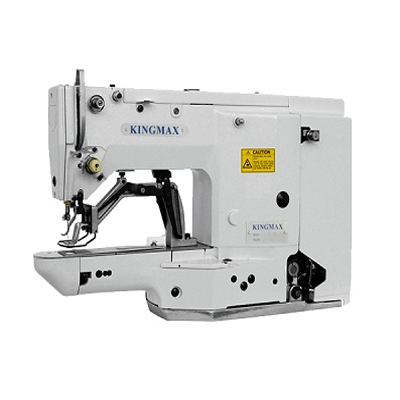

Coser presillas Mahcine GT1850 Series

Presilladora de gran tamaño GT1850
GT1852-5 Presilladora de tamaño pequeño
GT1854G-24 Presillado de gran tamaño para material extra pesado
  • Serie GT1850

  • KINGMAX

  • Aguja única

  • 2000

Estado de Disponibilidad:

Descripciones de productos

Coser presillas Mahcine GT1850 Series  Descripciones

Las máquinas de esta serie son máquinas de coser de 1 aguja, de alta velocidad, de lecho cilíndrico, versión mecánica, con presillas de pespunte.Baja tensión del hilo con puntadas estables y de calidad, corte de hilo, gran espacio de costura debajo del brazo, elevación del pie puede hasta 17 mm, las cantidades de alimentación lateral y longitudinal se ajustan fácilmente, facilidad de operación, configuración y mantenimiento simples.Se utiliza principalmente para todo tipo de presillas en todas las prendas, jeans, etiquetas, etc.

Características

Coser presillas Mahcine GT1850 Series  Características

  • Máquina de coser de 1 aguja, de alta velocidad, con pespunte y pespunte.

  • Baja tensión del hilo con corte de hilo.

  • Gran espacio de costura debajo del brazo con fácil operación.

  • 3 modelos de subclase como opción para las diferentes aplicaciones.

  • Una presilladora universal y económica para la mayoría de las fábricas de prendas de vestir.

Especificaciones

Coser presillas Mahcine GT1850 Series  Especificaciones

Modelo

GT1850

GT1852-5

GT1854G-24

Número de aguja

1 aguja

Carrera de barra de aguja

41,20 mm

Velocidad de costura máx.

2000 SPM

Elevación máxima de la pinza de trabajo

17 mm

Diagrama de puntada

4MYDL781ER(QP`S96L(C

H7M0SWLAU8OG83)CY9UO

HCU6K4WKO89FW4ZMO`KM

Números de puntada

42

28

42

Tamaño de dirección X

2,5 mm (1,5-3 mm)

2,5 mm (1,5-3 mm)

3,5 mm (1,5-3,5 mm)

Tamaño de dirección Y

16 mm (8-16 mm)

16 mm (8-16 mm)

26 mm (12-26 mm)

Gancho

El gancho de lanzadera estándar

Aguja (estándar)

DPx5(16#)


Detalles de producto

Coser presillas Mahcine GT1850 Series  Detalles

máquina de coser presilla presilla grande - KINGMAX
